水性漆缩孔、缩边反复出现？强降表面张力润湿剂 HY-6083 实测分享

在水性涂料的涂装过程中，缩孔、缩边、针眼等表面缺陷可以说是让工程师非常头疼的现场问题。很多时候，即便反复调整配方、增加润湿剂添加量，缺陷依旧反复出现，甚至还会带来层间附着力变差、重涂不良等新问题。这类问题根源往往在于体系表面张力过高，无法有效润湿低表面能基材或被油污、脱模剂污染的底材。针对水性漆缩孔、缩边反复出现的行业难题，麦尔化工 HY-6083 这款强降表面张力的防缩孔高性能润湿剂，为这类漆膜缺陷提供了有效解决思路

本文通过四组实验室对比测试数据，从降表面张力、稳泡性、润湿铺展性及硅酮胶底材润湿性能四个维度，全面解析HY-6083的技术特性。

一、HY-6083：一个润湿剂，解决了四大痛点

麦尔化工HY-6083是一款基于聚醚-硅氧烷共聚物的高效基材润湿剂。其核心能力在于将体系的静态表面张力降至极低的19.8达因，这一数值远低于多数基材的临界表面张力，有效改善四类由润湿不足引发的漆膜问题。

第一，改善缩孔、缩边等漆膜缺陷

因表面张力梯度不均造成的缩孔、橘皮、针眼，是涂装中的高频难题。HY-6083凭借优异的降静态表面张力能力，能高效促进涂料在难润湿底材和已污染底材上快速铺展、润湿及流动，有助于改善这类漆膜缺陷，显著提升良品率和涂装效率。

第二，强润湿铺展性，不惧复杂底材

对于处理不净残留油污的金属、塑料件，很多普通润湿剂在此类工况下润湿效果有限。HY-6083对油污表面展现出良好的润湿铺展能力，即使在被污染的底材上也能形成均匀平整的漆膜，拓宽配方的施工适配范围。

第三，解决低表面能基材的润湿难题

在塑料涂料、水性油墨、印花浆料等应用场景中，PP、PE 等基材表面能低，涂料容易出现润湿不良的问题，涂料难以附着。HY-6083具有快速润湿铺展作用，能有效解决PP、PE等塑料基材上的润湿附着问题。在实验室对比测试条件下，性能可对标进口270等产品。

第四，辅助脱泡，协同增效

气泡破裂是造成漆膜针眼的主要原因，同时也会加剧缩孔等表面缺陷的产生。HY-6083 可削弱体系内已有气泡的稳定性，辅助气泡破裂，和消泡剂搭配使用能够协同作用，进一步降低表面缺陷风险。

二、静态表面张力测试：低至19.8mN/m

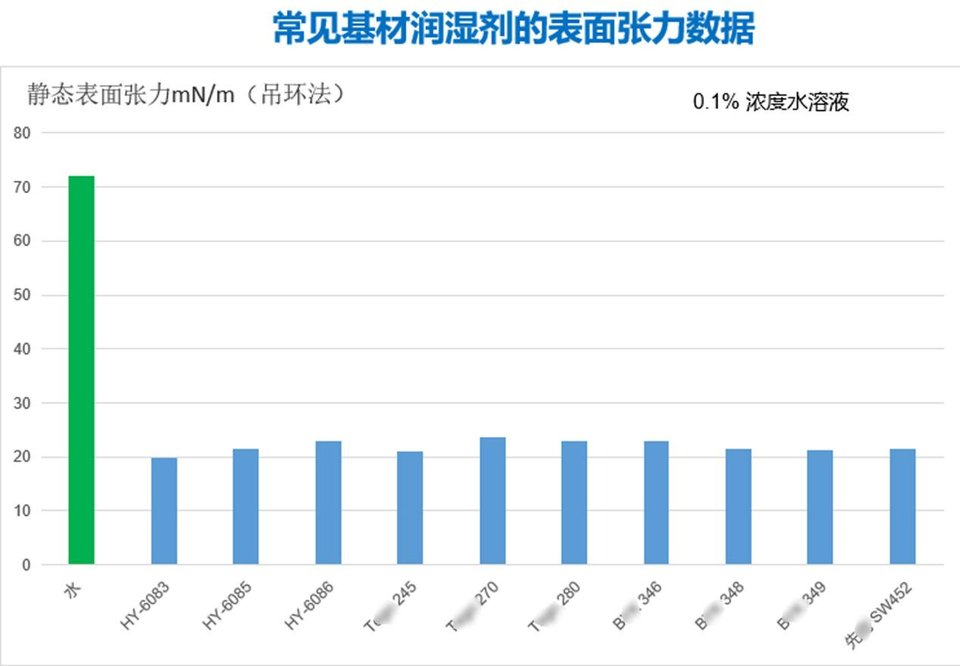

测试条件：0.1% 润湿剂水溶液，吊环法测试静态表面张力。

在本组实验室测试条件下，HY-6083水溶液静态表面张力可达19.8mN/m，在参评产品中处于极低水平。较低的静态表面张力，是实现低表面能底材铺展润湿的基础。

三、稳泡性测试：不同体系中均保持低稳泡

有机硅类润湿剂通常会带来一定的稳泡副作用，这是配方工程师在配方设计中需要关注的问题。

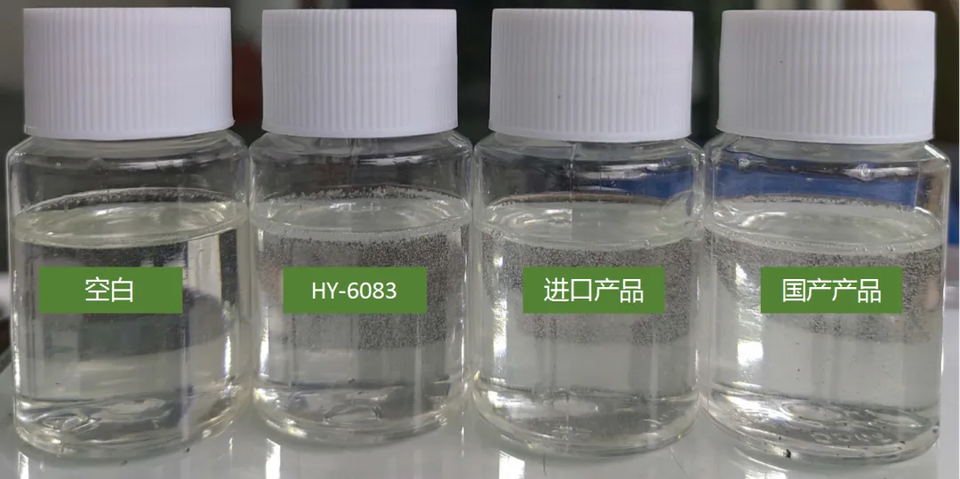

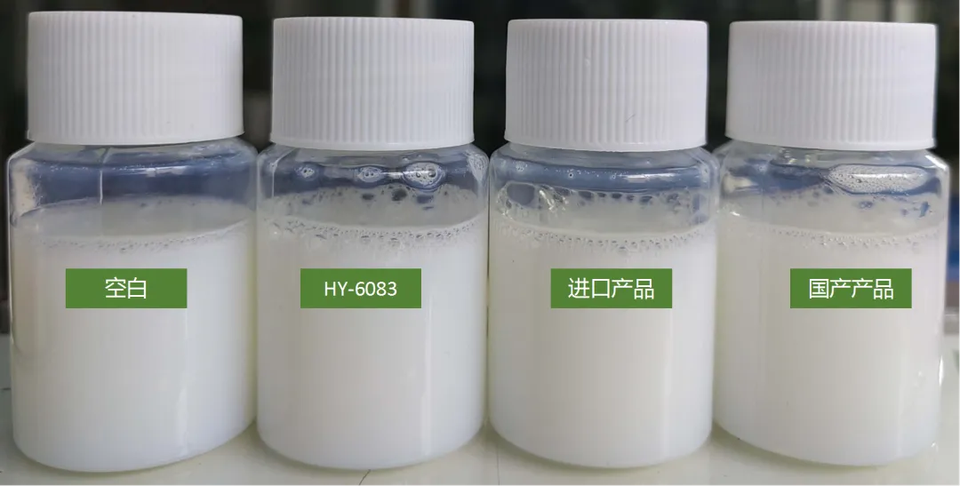

我们选取水性丙烯酸乳液、水溶性丙烯酸树脂两种常见体系，开展HY-6083起泡对比实验。分别对比了空白、HY-6083、同类进口产品及国产产品的起泡情况。

实拍照片显示，在本实验两个体系下，HY-6083 稳泡水平与多款市面主流产品接近，不会额外大幅增加体系起泡压力，配方搭配常规消泡剂即可处理泡沫问题。。

四、润湿铺展性测试：玻璃基材铺展直径达7cm

铺展直径可以直观反映液滴在基材表面铺展能力。

> 测试介质：0.1% 水溶液（实验室条件）

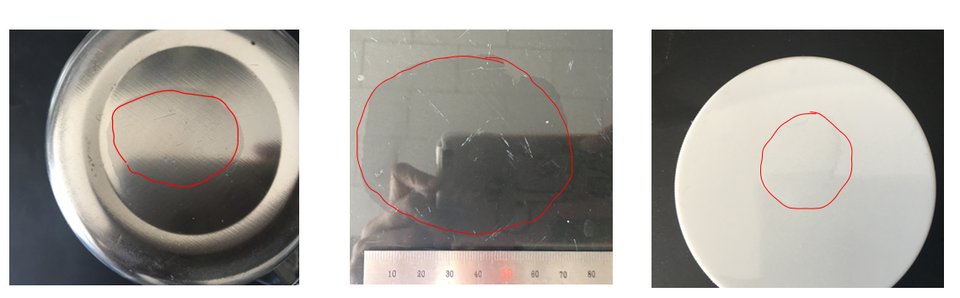

HY-6083在不同基材上的铺展直径数据如下：

- 玻璃基材：铺展直径约 7 cm

- 钢材基材：铺展直径约 5 cm

- 塑料基材：铺展直径约 3 cm

同等测试条件下对比市面同类产品，HY-6083 表现出更优秀的铺展能力，有利于涂料在污染底材上快速铺展流平。

五、硅酮胶表面润湿测试：极难润湿底材的突破

硅酮胶底材是行业内公认的润湿难点——表面能极低，水性涂料在硅酮胶上难以润湿，极易出现缩孔、缩边、附着力差等问题。

我们使用同一套水性丙烯酸涂料，分别添加 0.5%、0.8% 不同添加量的润湿剂进行喷涂样板对比。

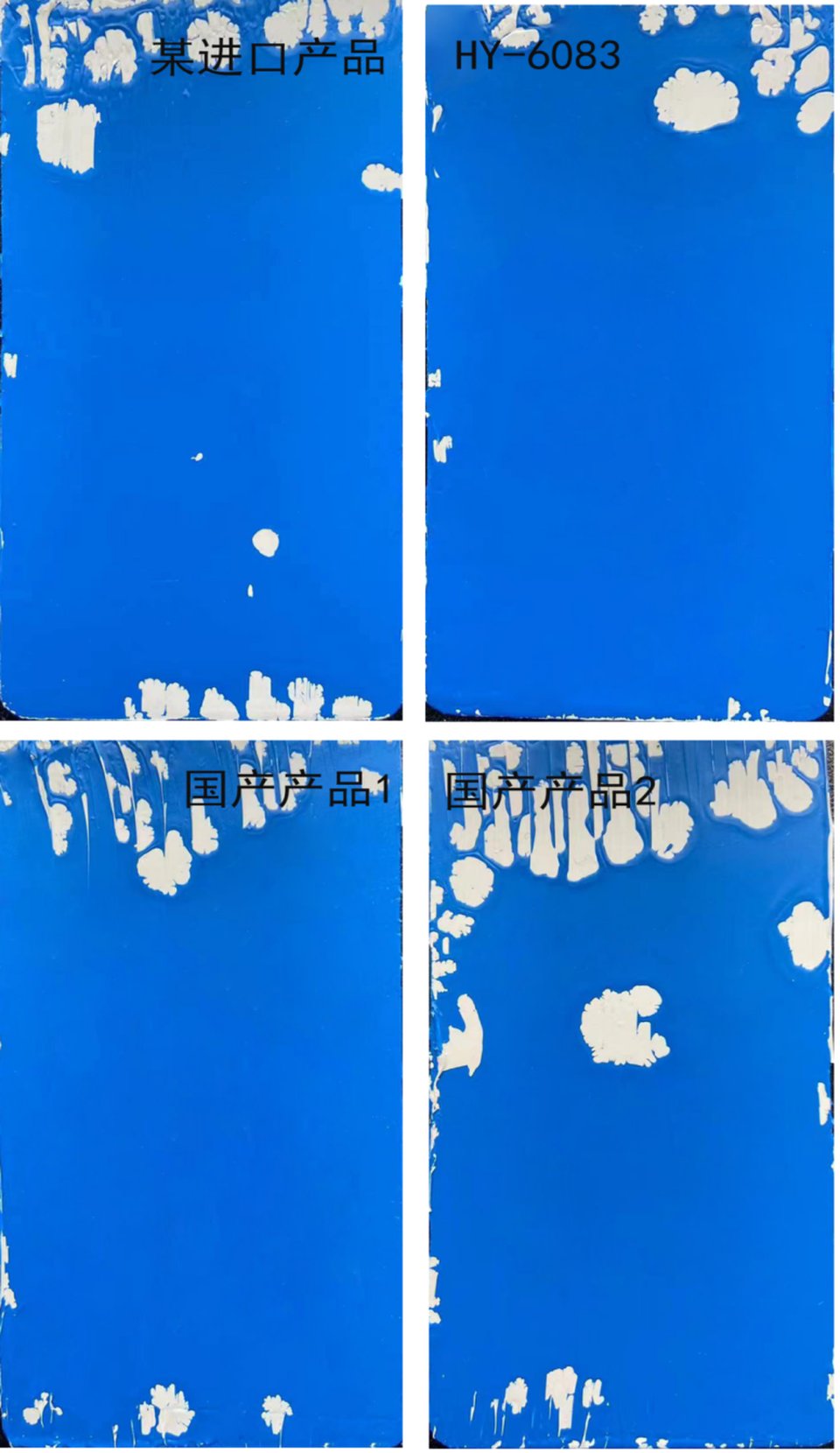

添加0.5%基材润湿剂效果：与空白样对比，添加4支润湿剂可以明显改善水性漆在硅酮胶上的润湿铺展性，但仍存在不同程度的缩孔现象，其中HY-6083的润湿铺展效果优于其他产品。

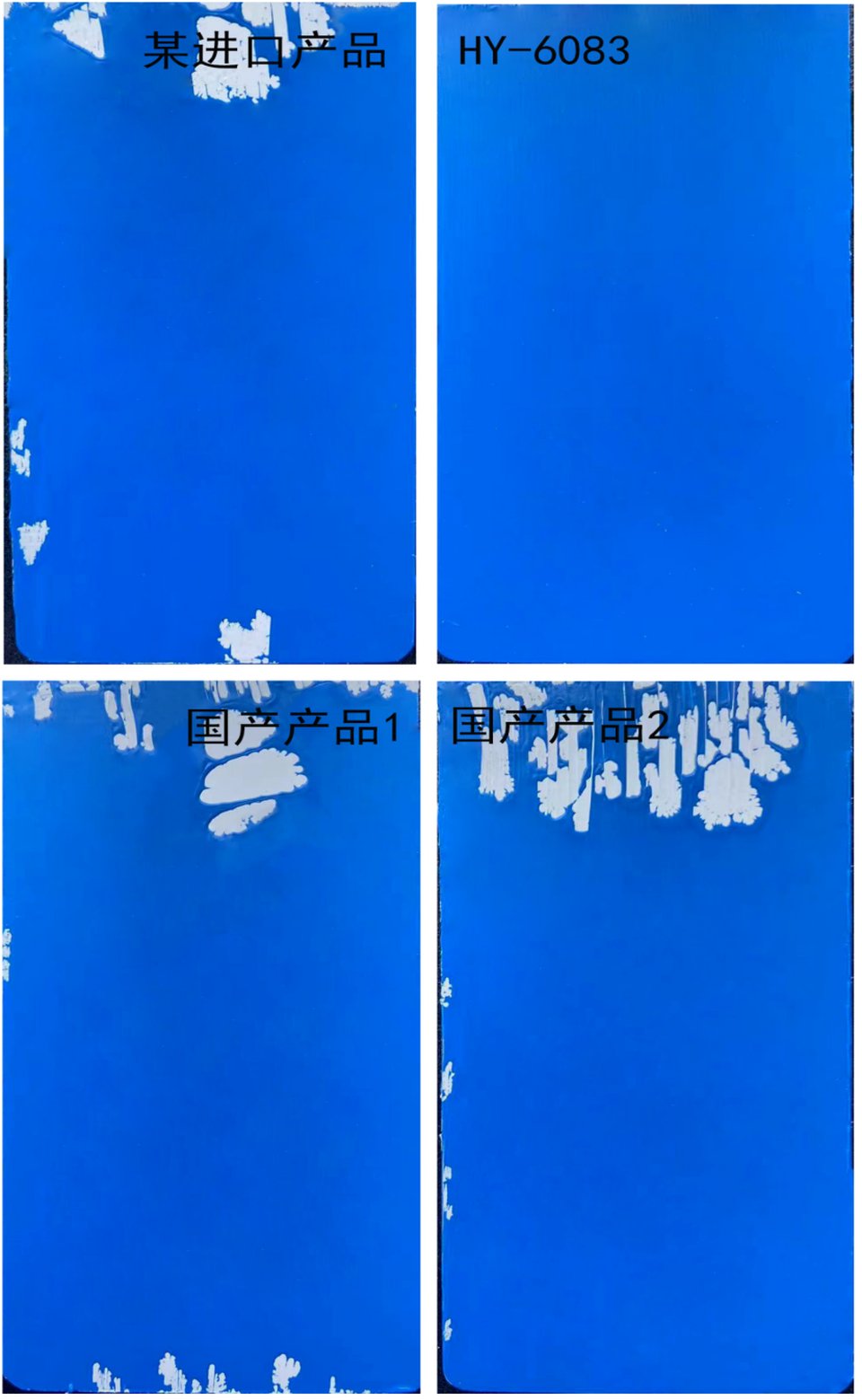

添加0.8%基材润湿剂效果：在硅酮胶上的润湿铺展性进一步改善。但除HY-6083外，其他3支润湿剂仍然存在一定程度的缩孔、缩边现象。

提示：即便同一款助剂，最终效果和涂料树脂、底材污染程度、喷涂厚度强相关，实际生产务必做梯度实验验证。

六、选型速查表

七、适用领域有哪些？

适用体系：水性工业漆、汽车涂料、塑料涂料、水性木器漆、水性油墨、水性凹版液及水性印花浆料等。更适合底材存在油污、脱模剂残留，浸涂、淋涂、刷涂等以静态润湿为主的工况。。

八、FAQ

Q：HY-6083适用于哪些体系和底材？

HY-6083适用于水性工业漆、汽车涂料、塑料涂料、水性木器漆、水性油墨、水性凹版液及水性印花浆料等。尤其针对带油污金属、硅酮涂层、PP/PE塑胶等难润湿底材具有显著优势。

Q：HY-6083的添加量是多少？

一般添加量为配方总量的0.1%-1.0%。在遇到极难润湿的底材时，可在此范围内适当调整。建议通过梯度试验确定最优添加顺序和用量。

Q：HY-6083和进口270相比效果如何？

从表面张力数据、润湿铺展性及硅酮胶底材润湿测试来看，HY-6083在降表面张力能力和铺展性上优于进口270，可作为进口270的替代方案。

Q：HY-6083在硅酮胶底材上如何达到最佳效果？

硅酮胶底材表面能极低，建议添加量提高至0.8%左右。测试数据显示，在0.8%添加量下，HY-6083在硅酮胶表面无明显缩孔，润湿铺展效果优于其他参评产品。

Q：HY-6083适用于高速喷涂或辊涂工艺吗？

HY-6083的核心优势在于强降静态表面张力，主要适用于静态润湿场景——如浸涂、淋涂、刷涂，以及基材表面存在油污、脱模剂残留等复杂工况。对于高速喷涂、高速辊涂等以动态表面张力为主导的施工工艺，建议选用炔二醇改性类润湿剂（如HY-600、HY-450、470等），其动态润湿能力更为匹配。
